開關柜是一種電氣設備，開關柜外線先進入柜內主控開關，然后進入分控開關，各分路按其需要設置，如儀表、自控、電動機磁力開關，各種交流接觸器等。今天，公眾智能的小編就像大家介紹下，開關柜局部放電檢測的三種檢測方法。

1、地電波檢測

在高壓開關柜絕緣層中發生局部放電時會產生電磁波，而開關柜的金屬外殼會將這種電磁波屏蔽掉一大部分。

不過仍有小部分會通過金屬殼體的接縫或者氣體絕緣開關襯墊傳播出去，而且還會產生一個地電波通過設備金屬殼體外表面傳向地下。

地電波的范圍通常在幾毫伏直至幾伏中間，而且上升時間內有幾個納秒。可以將探頭設置于工作狀態中的開關柜的外表面，對局部放電活動進行檢測。

2、超聲波檢測

其實超聲波檢測屬于機械振動波的一種，基于能量的角度而言，局部放電的過程即為能量瞬時爆發的過程。

電能通過聲能、光能、熱能以及電磁能的形式釋放出去，電氣擊穿發生在空氣間隙，瞬間就可以完成放電，此時電能也會在一瞬間轉化為熱能，放電中心的氣體受到熱能的作用會發生膨脹，通過聲波向外傳播。

傳播區域內氣體被加熱后形成一個等溫區，其溫度超出環境溫度;等到這些氣體冷卻后開始收縮，則會產生后續波，后續波的頻率以及強度均比較低，包含各種頻率分量，有很寬的頻帶，超聲波的頻率大于20kHz。

因為局部放電的區域相對較小，所以局放聲源即為點聲源。

3、超高頻檢測法

時間變化過程中，局部放電所產生的電磁振動會產生電磁波，在固氣與氣體介質中，局部放電脈沖會發生非常豐富的電磁波超高頻分量，**可達數GHz。

實際應用過程中，局放信號的檢測可以利用兩個探頭來進行，將探頭檢測到信號的時間順序作為判斷依據，放電源的距離較近，就會被先檢測到;

探頭位置不斷變化，可以將放電源的大致位置逐步判斷出來。或者通過多個探頭，將探頭檢測局放信號的時間差列方程組，可以求出放電源的三維空間坐標，最終確定放電源。

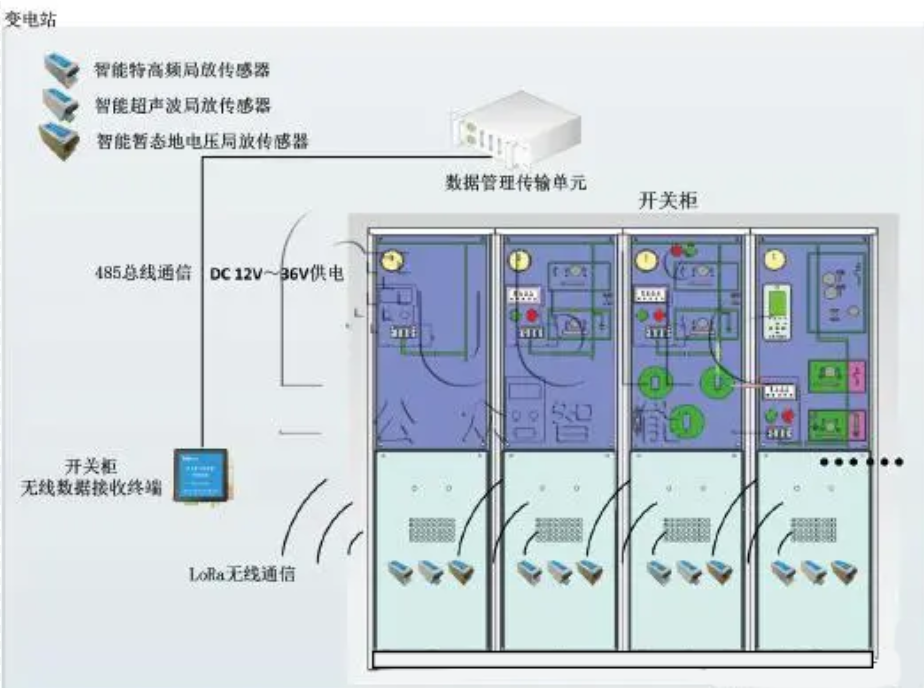

GZPD-900-WRT型開關柜多狀態智能監測裝置適合已帶電運行的開關柜加裝，具備優良的軟件及硬件濾波功能。系統通過開關柜多狀態智能傳感器(暫態地電壓、超聲波、柜壁溫度)及空間特高頻局放傳感器獲取開關柜運行中的狀態信息，進一步采用LoRa無線通訊方式傳輸至開關柜無線數據接收終端，實現開關柜運行狀態監測，為開關柜檢修提供依據。
