一、JCDY-2/A電壓繼電器的應用范圍

JCDY-2/A直流電壓繼電器用于電站或其它的場合的各種直流電源的過電壓、欠電壓檢測或保護，可作為直流屏、鎘鎳電池 屏的配套使用。該繼電器采用集成運放電路，出口采用中間繼電器，具有輸出容量大、穩定可靠、動作靈敏、整定誤差小、返回系數高(過壓)、線性好、無噪聲、采用數字撥碼設置動作值，使用直觀方便等特點，是直流系統中電壓測量元件理想更新換代產品。

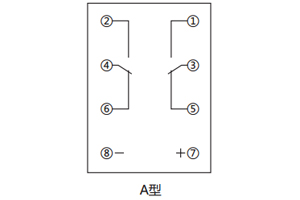

二、JCDY-2/A電壓繼電器的接線圖

三、JCDY-2/A電壓繼電器的參數

●額定直流電壓：220V、110V、48V。

●返回系數：過壓不小于0.97；欠壓不大于1.03。

●整定誤差：不大于±2％。

●動作時間：在正常條件下，動作時間不大于25ms；

●返回時間：在正常條件下，返回時間不大于25ms；

●功率消耗：不大于10W。

●觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出 觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。

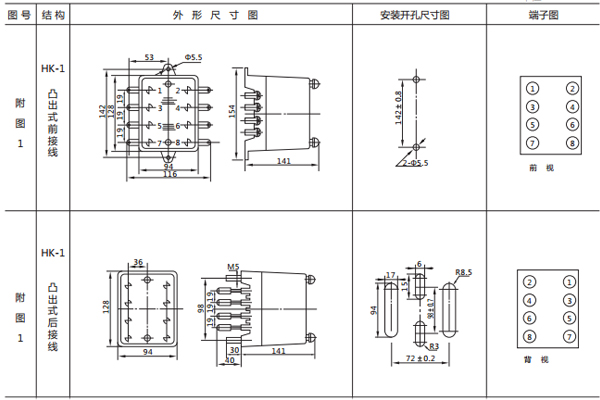

四、JCDY-2/A電壓繼電器的開孔尺寸

JCDY-2/A采用HK-1殼體，如圖所示

五、JCDY-2/A電壓繼電器的動作可靠性

1.在動作電壓或返回電壓下，繼電器動作過程中的可動系統不應停滯在中間位置。

2. 當對線圈突然施加1.75倍的整定電壓激勵量時，其動合觸點應無抖動地閉合。

3. 當無外來碰撞和振動，繼電器的整定值整定在銘牌中部（或大于中部整定值）時，過電壓繼電器激勵量為整定電壓的0.6倍，繼電器的動斷觸點應可靠地閉合，動合觸點應可靠地斷開；低電壓繼電器激勵量不低于整定電壓的1.5倍，繼電器的動斷觸點應可靠地斷開，在0.6倍的整定電壓（或更低）時，繼電器的動斷觸點應可靠地閉合。
