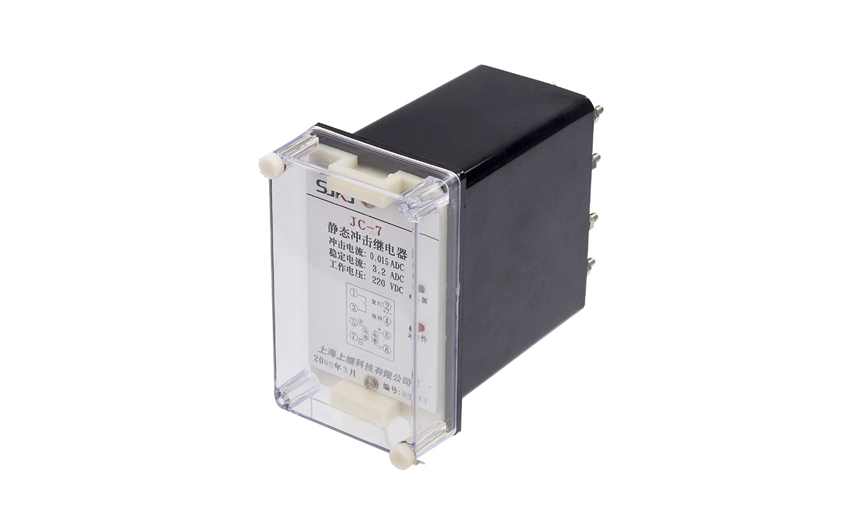

JC-7/21沖擊繼電器采用集成電路原理構成,可用于直流操作的繼電保護及控制回路中,作為集中信號的主要元件。

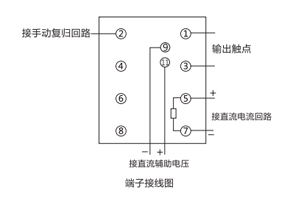

一、JC-7/21沖擊繼電器的接線圖

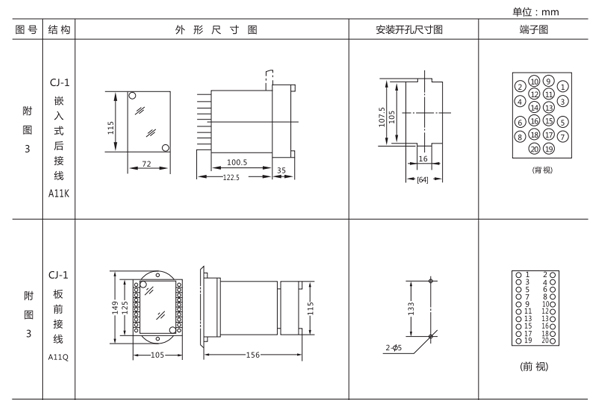

二、JC-7/21沖擊繼電器的開孔尺寸

JC-7采用A11殼體，如圖所示

三、JC-7/21沖擊繼電器的參數

·額定直流輔助電壓;220V、110V、48V。

·動作及返回電流見表。

·**長期穩定電流見表。

·延長時間: 2-10s,連續可調。

·觸點容量:在電壓不超過250V,電流不超過5A,時間常數為5±0.75ms的直流有感負荷電路中,產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下,產品能可靠動作及返回5x104次。輸出觸點長期允許接通電流為5A。

·介質強度:產品各導電端子連在一起 ,對外露的非帶電金屬部分或外殼之間,能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

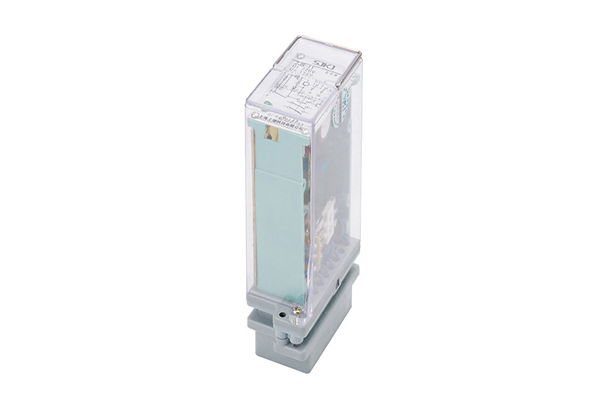

一、ZJS-11跳閘回路監視繼電器用途

ZJS-11跳閘回路監視繼電器可連續監視斷路器中的直流電源及整個跳閘回路。當直流電源消失、跳閘線圈及引線發生故障,繼電器經0. 3秒延時返回并通過它的觸點發出報警信號。

1、直流電源消失監視。

2、跳閘線圈及引線發生故障監視。

3、斷路器輔助接點的故障監視。

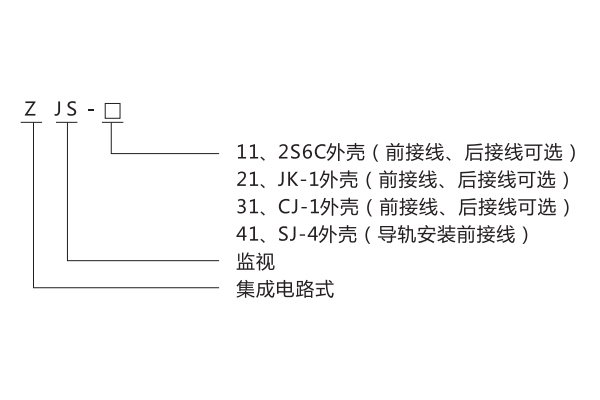

二、ZJS-11跳閘回路監視繼電器型號及含義

三、ZJS-11跳閘回路監視繼電器工作原理

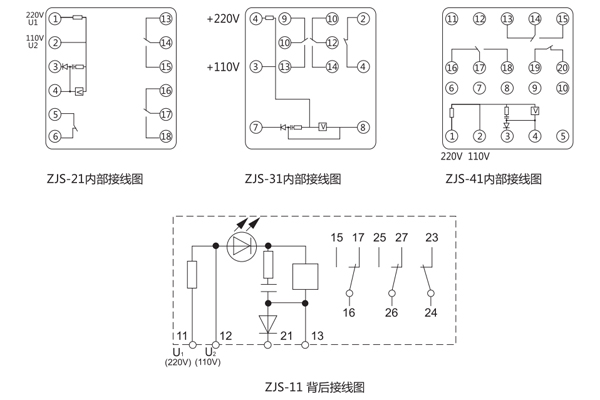

ZJS-11跳閘回路監視繼電器由一個電磁型輔助繼電器和一個提供返回延時的RC回路組成。在繼電器線圈回路中串接一個發光二極管,當跳閘回路完好時則發光二極管亮(輔助繼電器在動作狀態)。

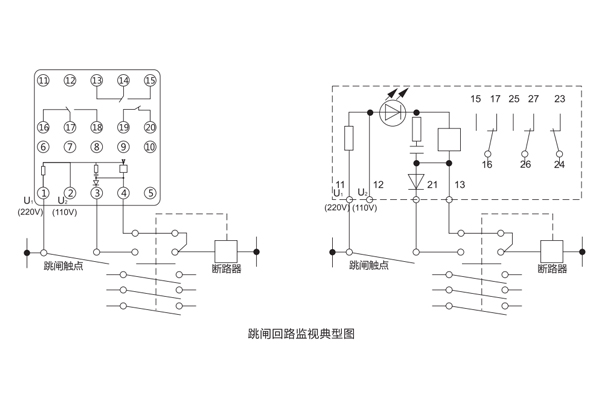

當斷路器處在“合閘”狀態(參閱圖1),有電流通過發光二極管、輔助繼電器線圈、斷路器輔助觸點,流到跳閘線圈，一旦這個回路開路或直流電源消失,輔助繼電器經一段延時后返回,并通過它的觸點給出報警信號。

若保護繼電器動作跳閘 ,它的跳閘接點將ZJS繼電器短接,經過一定時間(斷路器跳閘時間)后斷路器斷開。它的輔助接點亦就轉換,保護繼電器跳閘接點也返回而斷開,本繼電器通過斷路器另一輔助觸點恢復供電。

該繼電器中的輔助繼電器在下列時間內處于動作狀態

( 1 )保護繼電器跳閘觸點閉合到斷路器跳閘。

( 2 )斷路器輔助觸點率專換到保護繼電器觸點斷開 。

這是通過 RC電路實現的,使輔助繼電器延時后返回,假使斷路器失靈則保護繼電器跳閘觸點保持閉合的時間長于繼電器延時時間,因而ZJS將給出報警信號

四、ZJS-11跳閘回路監視繼電器技術數據

1、額定電壓：220V、110VDC。

2、觸點形式與容量：具有二付轉換觸點和一付動斷觸點;觸點斷開容量為 DC220V, 0.1A(pf=0.4、 L/R=5ms);AC220V, 3A。

延時時間：≥0.3s。

六、ZJS-11跳閘回路監視繼電器工作條件

a)使用地點不允許有爆炸危險的介質,周圍介質中不含有腐蝕金屬和破壞絕緣的氣體及導電介質,不允許充滿水蒸汽和有較嚴重的霉菌存在;

b)使用地點不允許有較強的振動和沖擊;

c)使用地點應具有防御雨、雪、風沙的設施;

d)使用地點不允許超過1.5mT的外磁感應強度。

電氣抗干擾：繼電器應符合GB7261和GB6261 ?靜態繼電器及保護裝置的電氣抗干擾試驗 。
